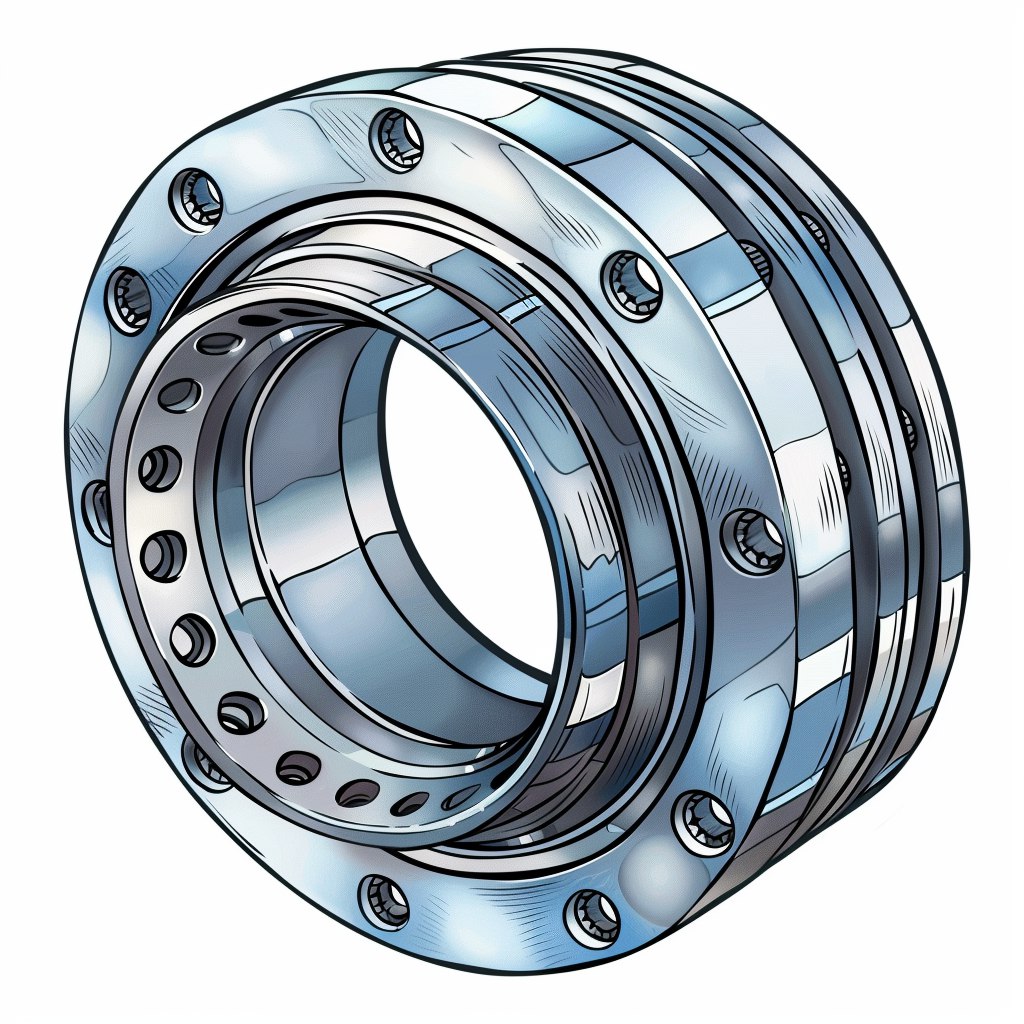

Втулки бесшпоночные, конические, зажимные (Цанговые)

Бесшпоночные втулки, также известные как зажимные или цанговые, представляют собой инновационное решение для соединения валов и компонентов в различных механизмах и машинах. Они обеспечивают надежную и точную передачу крутящего момента без использования традиционных шпонок, шпоночных пазов и других аналогичных элементов. Это, в свою очередь, ведет к целому ряду преимуществ, включая упрощение конструкции узла, снижение риска люфтов и повышение общей надежности системы.

В основе принципа работы бесшпоночной втулки лежит использование конической поверхности, которая при затягивании крепежных элементов (обычно винтов или гаек) создает радиальное зажимное усилие. Это усилие равномерно распределяется по всей окружности вала и компонента, обеспечивая прочное и надежное соединение. Такая конструкция минимизирует концентрацию напряжений, что особенно важно для валов, подверженных высоким нагрузкам и динамическим воздействиям.

Конструкция и принцип действия:

Типичная бесшпоночная втулка состоит из нескольких ключевых элементов: внутренней конической втулки (цанги), наружной конической втулки и зажимных винтов (или гаек). Внутренняя втулка устанавливается непосредственно на вал, а наружная – на соединяемый компонент. При затягивании винтов наружная втулка сжимает внутреннюю, создавая радиальное зажимное усилие, которое плотно прилегает к валу и компоненту.

Вариации конструкций могут включать в себя дополнительные элементы, такие как разжимные кольца для облегчения демонтажа или специальные покрытия для увеличения коэффициента трения. Выбор конкретной конструкции зависит от требований к передаваемому моменту, условиям эксплуатации и другим факторам.

Преимущества бесшпоночных втулок:

• Высокая точность: Отсутствие шпонок и шпоночных пазов исключает люфты и обеспечивает точное позиционирование соединяемых компонентов.
• Равномерное распределение нагрузки: Коническая конструкция обеспечивает равномерное распределение зажимного усилия по всей окружности вала, минимизируя концентрацию напряжений.
• Простота установки и демонтажа: Монтаж и демонтаж бесшпоночных втулок, как правило, проще и быстрее, чем традиционных соединений.
• Повышенная надежность: Отсутствие шпонок исключает риск их поломки или износа, что повышает общую надежность системы.
• Возможность регулировки: Некоторые типы бесшпоночных втулок позволяют регулировать положение соединяемых компонентов после установки.
• Отсутствие шпоночных пазов: Исключение необходимости прорезки шпоночных пазов в валу снижает его стоимость и упрощает обработку.

Области применения:

Бесшпоночные втулки широко используются в различных отраслях промышленности, включая:

• Машиностроение: Соединение валов двигателей, редукторов, насосов и других механизмов.
• Станкостроение: Передача крутящего момента в приводах станков, обеспечивающая высокую точность обработки.
• Робототехника: Соединение валов сервоприводов и других элементов робототехнических систем.
• Текстильная промышленность: Приводы текстильных машин, где важна высокая точность и надежность.
• Пищевая промышленность: Оборудование для производства и упаковки пищевых продуктов, где требуется соблюдение высоких гигиенических стандартов.
• Упаковочное оборудование: Высокоскоростные приводы, требующие точности и минимальных люфтов.
• Другие отрасли: Везде, где необходимо надежное и точное соединение валов.

Выбор бесшпоночной втулки:

При выборе бесшпоночной втулки необходимо учитывать ряд ключевых факторов:

• Передаваемый крутящий момент: Необходимо выбрать втулку, рассчитанную на максимальный крутящий момент, который будет передаваться через соединение.
• Диаметр вала и компонента: Втулка должна соответствовать диаметрам соединяемых элементов.
• Условия эксплуатации: Необходимо учитывать температуру, влажность, наличие вибраций и других факторов, которые могут повлиять на работу втулки.
• Тип нагрузки: Необходимо учитывать тип нагрузки, которая будет воздействовать на соединение (статическая, динамическая, ударная).
• Допустимый люфт: В зависимости от требований к точности соединения, необходимо выбрать втулку с соответствующим уровнем допустимого люфта.
• Способ монтажа и демонтажа: Необходимо выбрать втулку, которая удобна в монтаже и демонтаже в конкретных условиях.
